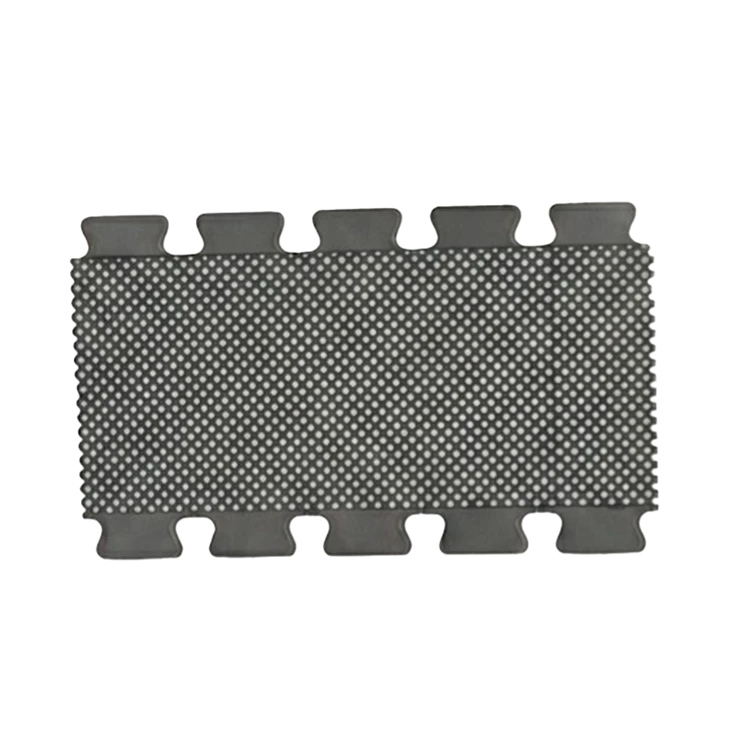

ขั้วไฟฟ้า ECG แบบแท็บฟิล์ม

อิเล็กโทรด ECG แบบแท็บฟิล์มจำนวนมากสำหรับการตรวจคัดกรองอาชีวอนามัย สถานี EKG สำหรับการพัก และหน่วยแพทย์เคลื่อนที่ ออกแบบมาให้มีร่องรอย Ag/AgCl ที่ทนทานต่อการเสียดสี-และการทำให้เปียกด้วยไอออนิกรอง-ครั้งที่สอง

อิเล็กโทรด ECG แบบแท็บฟิล์มเหล่านี้ทำหน้าที่เป็นเซ็นเซอร์ศักยภาพ-ระนาบชีวภาพโปรไฟล์ต่ำ-บางพิเศษที่ออกแบบเป็นพิเศษสำหรับศูนย์ตรวจร่างกายที่มีปริมาณมาก- รถตู้คัดกรองแบบเคลื่อนที่ และสถานีวินิจฉัยนำผู้ป่วยนอก 12- แห่ง สภาพแวดล้อมในการคัดกรองปริมาณงานสูง- (รองรับผู้ป่วยมากกว่า 500 คนต่อกะ) ทำให้เกิดความท้าทายทั้งในด้านการปฏิบัติงานและทางกายภาพ: ช่างเทคนิคด้านการวินิจฉัยต้องการการจ่ายการ์ดที่รวดเร็ว- และการรักษาเสถียรภาพของสัญญาณทันทีโดยไม่เสียดสีผิวหนัง ขณะที่คลิปจระเข้โลหะแหลมคมบีบและขูดพื้นผิวสัมผัสอิเล็กโทรดซ้ำๆ นอกจากนี้ สายเคเบิลตะกั่วที่มีน้ำหนักมากยังทำให้เกิดแรงบิดในการหมุนบนอิเล็กโทรดที่มีความแข็ง ทำให้เกิดการยกขอบ และทำให้เกิดเสียงรบกวนพื้นฐาน เซ็นเซอร์เมมเบรนนี้ใช้พาหะโพลีเอสเตอร์ 75μm ที่เน้นสองแกน-ซึ่งพิมพ์ด้วยแทร็กนำไฟฟ้า-เงิน/เงินเสริมแรงเสียดสี-คลอไรด์ (Ag/AgCl) จับคู่กับไฮโดรเจลไอออนิกแบบนิวตันที่ไม่ใช่- ซึ่งสร้างการเปียกระหว่างผิวหน้าภายในเสี้ยววินาที (<65Ω at 10Hz). We manufacture these single-use diagnostic sheets for mass health checkup networks, diagnostic device packagers, and cardiology OEM distributors globally.

การผลิตทางอุตสาหกรรมของอิเล็กโทรด ECG แบบแท็บฟิล์มจะกำหนดเส้นทาง-แผ่นเมมเบรนเกรดออปติคอลโพลีเอสเตอร์ (PET) ผ่านการพิมพ์สกรีนแบบม้วน-ถึง-แบบม้วน (R2R) แบบต่อเนื่อง การเผาผนึกด้วยความร้อนแบบหลาย-โซน และไลน์การอัดขึ้นรูปไฮโดรเจลแบบสล็อตที่มีความแม่นยำ- วัสดุพิมพ์ประกอบด้วยแผ่นพาหะ PET ขนาด 75μm - 100μm ที่มีความเสถียรในมิติ เครื่องพิมพ์หน้าจอหมุนหลาย-หัวจะฝากชั้น-เครื่องแบบพิเศษของหมึกนำไฟฟ้าซิลเวอร์/เงิน-คลอไรด์ (Ag/AgCl) ที่ใช้งานได้หลากหลายไว้บนรอยเท้าของเซ็นเซอร์และขั้วต่อแท็บที่ขยายออก ใยที่พิมพ์จะเดินทางผ่านอุโมงค์อบแห้งด้วยความร้อนอินฟราเรดเพื่อตกผลึกโครงตาข่ายที่เป็นสื่อกระแสไฟฟ้าและล็อคศักย์ไฟฟ้าเคมีครึ่ง-เซลล์ (Eº= +0.222V) ริบบอนต่อเนื่องของไฮโดรเจล-เปียกที่รวดเร็วและมีความต้านทานต่ำ-โพลีอะคริลาไมด์ไอออนิกมีความต้านทาน-แบบสล็อต{19}}เคลือบด้วยดายเหนือพื้นที่การตรวจจับที่ทำงานอยู่ โดยปล่อยให้แท็บตัวเชื่อมต่อเปลือยเปล่าทั้งหมดเพื่อให้-หน้าสัมผัสของคลิปจระเข้สะอาด เครื่องตัดเฉือนแบบโรตารี-ความเร็วสูงกรีดและประทับรางลงในอาร์เรย์การ์ดอิเล็กโทรด 10- ซึ่งติดตั้งอยู่บนแผ่นปล่อย PET ที่ทำจากซิลิโคน บัตรที่เสร็จสมบูรณ์จะถูกปิดผนึกไว้ในถุงฟอยล์ AL/PE ที่มีอุปสรรคสูงภายใต้มาตรฐานห้องสะอาด ISO 13485 ซึ่งบังคับใช้เกณฑ์ขั้นต่ำที่ 300,000 หน่วย

• การปฏิบัติตามแรงดัดงอแบบแกนสองแกน- (ไม่มีหน่วยความจำ-Curl & Anti-ขอบเขตการยก)

  อิเล็กโทรดฟิล์มบางที่ถูกตัดจากฟิล์มพลาสติกที่ไม่ได้วางแนว-จะมีปัญหาหน่วยความจำม้วนงอ: เมื่อลอกการ์ดปลดล็อคออก ขอบพลาสติกจะโค้งงอขึ้น ทำให้พื้นที่สัมผัสผิวหนังลดลง และหน้าสัมผัสทางไฟฟ้าแตกหักระหว่างการวางหน้าอก เราออกแบบแผ่นรองรับแท็บฟิล์มโดยใช้ฟิล์มโพลีเอสเตอร์ (PET) ที่เน้นแนวแกนสองแกน- พร้อมด้วยโมดูลัสแรงดึงตามยาวและตามขวางที่สมดุล (4,000MPa) เมื่อลอกออกจากการ์ดอย่างรวดเร็ว ฟิล์มจะเรียบสนิทโดยไม่มีการยกขอบหรือม้วนงอ เมมเบรนแบบบางปรับตามรูปทรงไมโครทรวงอก-โดยตรงภายใต้ความเค้นดึงเป็นศูนย์ ป้องกันการหลุดออกเมื่อผู้ป่วยหายใจตื้นๆ ระหว่างการตรวจคลื่นไฟฟ้าหัวใจ



• ไมโคร-ภูมิคุ้มกันการสึกกร่อนของแคลมป์ฟัน (เมทริกซ์เงินเผาผนึกเสริมแรง)

  Diagnostic technicians frequently un-clip and re-position alligator clamps during 12-lead lead placements. On low-tier tab electrodes, the sharp metal teeth of the clamp scratch through the thin conductive ink layer, breaking electrical traces and creating severe contact noise or open-circuit readouts. Our electrode features a high-density, sintered Ag/AgCl matrix cross-linked with an elastomeric resin binder. The reinforced silver track withstands repeated serrated clamp gripping and sliding (>10 องศา ) โดยไม่มีการหลุดลอกของหมึกหรือการเซาะร่อง ทำให้ความต้านทานในการเชื่อมต่อต่ำกว่า 5Ω อย่างเคร่งครัดที่ส่วนต่อประสานของแคลมป์



• การเจาะทะลุไอออนของนิวตัน-ไม่ใช่ครั้งที่สอง- (การล็อกสัญญาณปริมาณการประมวลผลสูง)

  ในสายการตรวจสุขภาพมวล ความเร็วขั้นตอนการวินิจฉัยจะขึ้นอยู่กับความเร็วที่อิเล็กโทรดลดความต้านทานการเก็บประจุของชั้น corneum ไฮโดรเจลมาตรฐานมีการแพร่กระจายช้า โดยต้องใช้เวลา 30 ถึง 60 วินาทีในการตกตะกอนเพื่อขจัดสัญญาณเบี่ยงเบน เราสร้างไฮโดรเจลด้วยสารฮิวเมกแทนต์ที่แทรกซึม-โมเลกุล-น้ำหนักต่ำและ-ไอออนโพแทสเซียมคลอไรด์ที่เคลื่อนที่ได้สูง เฟสของไหลแสดงจลนศาสตร์ของการเปียกแบบแรงเฉือน-บางลง: เมื่อออกแรงกด จะทำให้เกิดร่องขนาดเล็กมากของหนังกำพร้า ทำให้ความต้านทานของการสัมผัสลดลงต่ำกว่า 65 โอห์มภายใน 1 วินาที ช่างเทคนิคสามารถเริ่มต้นการรับข้อมูลลูกค้าเป้าหมาย 12 รายได้ทันทีเมื่อมีการแนบคลิป ซึ่งช่วยลดเวลารอบการคัดกรองผู้ป่วยลงครึ่งหนึ่ง

• การ์ดสตริปความหนาแน่นสูง-และการบรรจุ MVTR เป็นศูนย์- :ไฮโดรเจลแถบฟิล์มวินิจฉัยมีความบางและไวต่อการระเหยของบรรยากาศ อิเล็กโทรดที่เสร็จสมบูรณ์จะถูกจัดเรียงเป็นแถบ 10- ชิ้นบนการ์ด PET (อิเล็กโทรด 100 อิเล็กโทรดต่อแพ็ค) และปิดผนึกอย่างแน่นหนาภายในถุงกั้น PET/AL/PE หลายชั้นพร้อมซีลความร้อนแข็ง 8 มม. ทำให้อัตราการส่งผ่านไอความชื้น (MVTR) ใกล้ศูนย์เพื่อรับประกันอายุการเก็บรักษาคลังสินค้า 24 เดือนในขณะที่ลดปริมาณการขนส่งสินค้า

• ความยืดหยุ่นด้านโลจิสติกส์ข้ามชาติ:การพิมพ์หน้าจอที่แม่นยำของ Ag/AgCl- การเผาผนึกด้วยความร้อน และการม้วน-ถึง-การเคลือบไฮโดรเจลแบบม้วนดำเนินการภายในโรงงานหลักของเราในจีน การตัดบัตรความเร็วสูง- การตรวจสอบ QA และเส้นทางการปิดผนึกถุงอัตโนมัติผ่านศูนย์กลางในเวียดนามของเรา ปกป้องเครือข่ายการจัดซื้อ B2B ทั่วโลกจากภาษีการค้าส่วนประกอบทางการแพทย์ในระดับภูมิภาค

• ANSI/AAMI EC12 และ ISO 10993 การรับรองความปลอดภัยทางผิวหนัง :ชุดอิเล็กโทรดที่เสร็จแล้วได้รับการทดสอบเป็นชุดอย่างต่อเนื่องตามข้อกำหนดด้านประสิทธิภาพทางไฟฟ้าของ ANSI/AAMI EC12 รวมถึง ISO 10993-5 (ความเป็นพิษต่อเซลล์เกรด 0), ISO 10993-10 (การทำให้ไวต่อการกระตุ้นอาการแพ้) และ ISO 10993-23 (ดัชนีการระคายเคืองต่อผิวหนังเบื้องต้น<0.1) boundaries, confirming zero skin irritation during resting diagnostic procedures.

• การแปลงห้องคลีนรูมที่ได้รับการรับรอง MDSAP :การพิมพ์ R2R การเคลือบไฮโดรเจล และช่องบรรจุภัณฑ์ดำเนินการอย่างเคร่งครัดภายใต้กรอบการกำกับดูแล ISO 13485:2016 และ MDSAP โดยให้หมายเลขซีเรียลล็อต-ที่ไม่ขาดตอนตั้งแต่ซิลเวอร์เพสต์ดิบไปจนถึงพาเลทขนส่งขาออก

ผู้อำนวยการฝ่ายจัดซื้อของศูนย์ตรวจร่างกาย ห่วงโซ่อุปทานของคลินิกผู้ป่วยนอก และ OEM ฮาร์ดแวร์ ECG สำหรับการวินิจฉัยสามารถขอรายงานการทดสอบทางไฟฟ้า ANSI/AAMI EC12 เอกสารข้อมูลแรงดันไฟฟ้าออฟเซ็ต DC และการ์ดตัวอย่างการประเมินที่ไม่มีแบรนด์

👉 [ขอตัวอย่างอิเล็กโทรด ECG ของแท็บฟิล์ม]
